德國suss品牌背景、發展歷程、核心優勢及應用領域分析

1. 品牌背景與發展歷程

SUSS全稱SUSS MicroTec SE，是源自德國的知名半導體工藝設備制造企業，擁有75年半導體設備研發與制造積淀，秉持“Growing Innovation（創新生長）”的品牌理念深耕行業多年。企業為德國法蘭克福交易所上市企業，長期聚焦半導體、MEMS、先進封裝以及光電子等前沿產業，是全球半導體工藝設備領域重要的設備供應商與解決方案服務商。依托歐洲本土扎實的工業自動化技術基礎，品牌堅持自主研發與產學研結合，逐步構建起全球化的業務布局，產品遠銷全球各地，深度服務晶圓制造、芯片封裝、微納加工等多個細分賽道。旗下業務圍繞半導體核心工藝展開，剝離非協同業務后，進一步聚焦主業發展，持續夯實在精密工藝設備領域的技術實力與市場地位。

2. 核心業務與核心優勢

SUSS聚焦半導體前道光掩模加工、后端光刻與先進封裝三大核心賽道，綜合競爭力突出。首先，設備具備納米級加工精度，工藝集成化程度高、運行穩定可靠，是全球范圍內少數可提供“涂覆-顯影-烘烤-鍵合-掩模加工”全流程配套設備的供應商。其次，研發體系完善，長期與全球頂尖高校、半導體研究院開展深度合作，重點攻堅3D集成、納米壓印、臨時鍵合等前沿工藝技術，持續推動行業工藝迭代升級。

旗下產品線豐富且細分明確：光刻涂覆設備包含LabSpin、RCD、AS等多個系列，適配不同尺寸晶圓與多樣化涂膠需求；光掩模加工平臺可滿足65nm-14nm DUV/EUV先進掩模制程；晶圓鍵合設備適配200-300mm晶圓，應用于3D堆疊、TSV硅通孔等先進封裝工藝；掩模對準與曝光設備則廣泛服務于MEMS、功率器件、LED等產品的研發與量產。所有設備均為歐洲原裝進口，沿用德國精密制造工藝，兼顧實驗室研發、中試以及規�；�量產等不同使用場景。

3. 主流應用領域

半導體行業：晶圓光刻膠旋涂、顯影、烘烤、光掩模制備、芯片封裝等全流程工藝，覆蓋從6寸到12寸主流晶圓規格；

MEMS與傳感器領域：微流控芯片、加速度傳感器、壓力傳感器等器件的涂覆、固化、鍵合加工；

先進封裝產業：2.5D/3D封裝、WLP晶圓級封裝、TSV硅通孔工藝配套設備；

光電子行業：LED、OLED、光電探測器、微透鏡陣列、光子芯片等產品的光刻與涂層制備；

功率半導體：SiC、GaN等寬禁帶半導體器件鈍化膜、絕緣層的涂覆與高溫固化；

科研教育領域：各大高校實驗室、科研院所的光刻工藝教學、新材料實驗、微納加工原型驗證。

歐洲原裝SUSS光刻涂覆設備，助力半導體微納加工精準落地

在半導體、MEMS以及先進封裝產業高速發展的當下，微納加工工藝對設備的精度、穩定性與適配性提出了愈發嚴苛的要求。光刻涂覆作為芯片制造前端的核心工序，直接決定薄膜均勻性與后續制程良率，選擇一臺性能出眾的涂覆設備，成為各大實驗室、研發中心與中試產線關注的重點。作為擁有75年發展歷史的德國老牌企業，SUSS（SUSS MicroTec SE）依托深厚的工業自動化技術積累，推出多款高性能光刻涂覆設備，憑借歐洲原裝進口品質與納米級加工精度，成為全球微納加工領域的主流選擇。

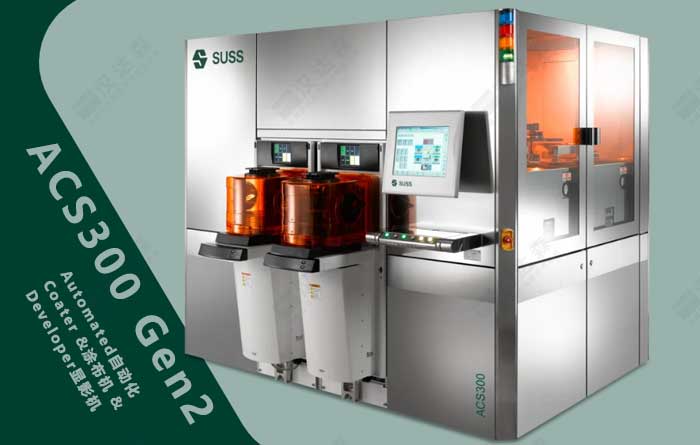

SUSS光刻涂覆設備包含LabSpin、RCD、AS等多個成熟系列，針對不同基板尺寸、工藝場景與粘度光刻膠進行細分設計，全面覆蓋研發、小批量試制與中試生產全場景。其中LabSpin6手動式高精度旋涂機主打小尺寸晶圓加工，適配150mm及以下圓形晶圓、100×100mm方形基板，同時兼容各類碎片樣品，非常適合高�？蒲�、企業研發中心開展工藝探索。該設備轉速區間為50-8000rpm，轉速精度可達±1rpm，膠厚均勻性誤差小于±5nm，能夠充分滿足微米乃至納米級制程的精度標準。設備支持200組自定義工藝配方，每組可設置40步流程，保證實驗工藝可重復、數據可追溯，搭配彩色觸摸屏可視化操作系統，上手簡單，完美適配實驗室通風柜的緊湊型安裝需求。無論是酚醛樹脂類光刻膠，還是SU-8、AZ系列主流光刻膠，LabSpin6都可以穩定適配，廣泛應用于半導體研發、微流控芯片制備、生物芯片涂層、LED芯片涂膠等場景。

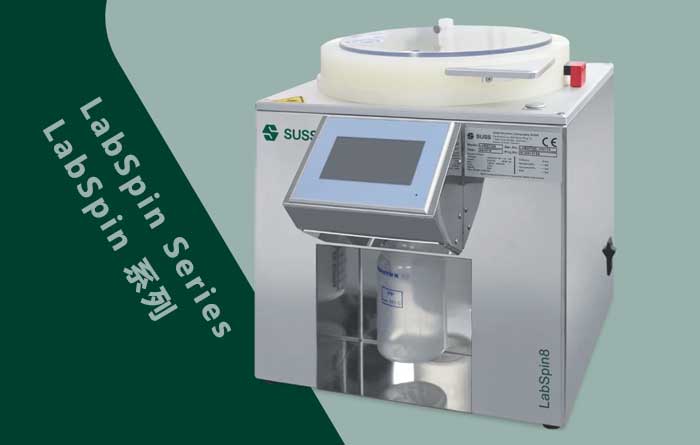

面向200mm晶圓中試場景，SUSS LabSpin8旋涂設備發揮著重要作用。該機型最大可適配200mm圓形晶圓與150×150mm方形基板，轉速與加速度精準可控，有效減少膜層缺陷，膠厚均勻性達到量產級別標準。設備采用真空吸附與機械固定雙模式卡盤，可應對翹曲基板、薄型晶圓等特殊工件，同時支持顯影、背洗、邊緣去膠等功能模塊擴展，靈活性極強。在MEMS器件批量涂覆、功率器件鈍化膜制備、衍射光學元件涂層加工等領域，LabSpin8銜接研發與量產，幫助企業縮短工藝轉化周期。

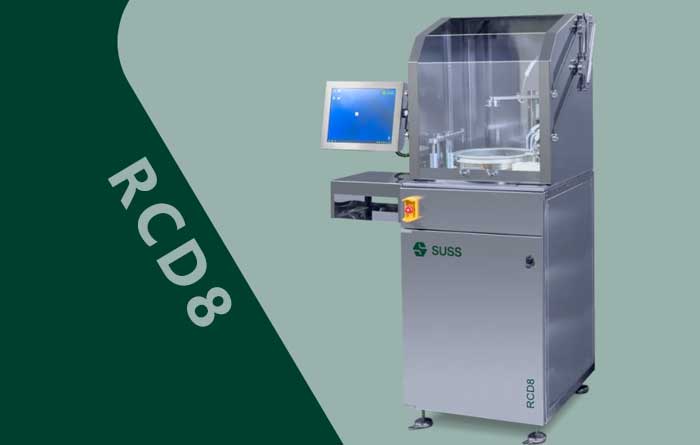

針對追求一體化作業的小批量產線，SUSS RCD8涂膠顯影一體機是高性價比之選。這款半自動設備適配2寸至8寸標準晶圓，可處理10×10mm以上碎片基板，兼容硅、玻璃、陶瓷等多種材質。設備最高轉速可達10000rpm，可選配12000rpm版本，能夠適配粘度1cP至55000cP的光刻膠，覆蓋薄膠到200μm厚膠的全范圍涂覆需求。puddle、spray雙顯影模式搭配邊緣去膠、背洗、噴嘴自動清洗等功能，實現涂膠、顯影、邊緣處理一體化作業，減少設備串聯帶來的誤差，縮短整體工藝周期。腔體采用316L不銹鋼材質，抗腐蝕且易清潔，符合潔凈室使用規范，是半導體研發、MEMS小批量生產、寬禁帶半導體器件加工的理想設備。

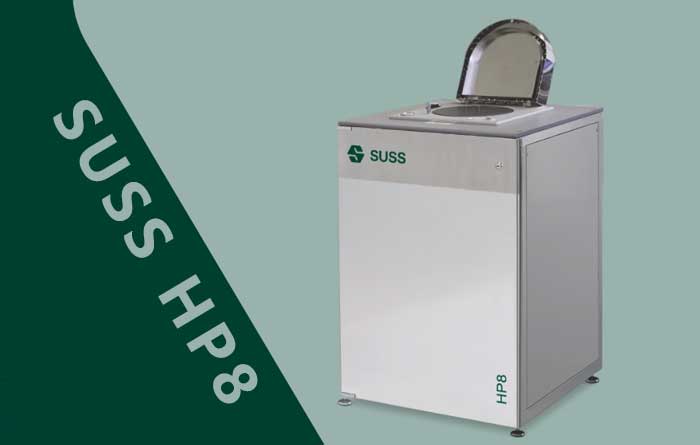

除核心涂覆設備外，SUSS HP8高精度熱板可與全系涂覆設備聯動使用，完成光刻前烘、軟烘、曝光后烘烤等工序。設備溫度區間60℃-250℃，全域溫度均勻性≤±0.3℃，多圈線圈加熱技術杜絕局部熱點與冷點，保障烘烤工藝一致性。升降頂針設計減少晶圓劃傷風險，可編程多段溫控曲線可應對復雜熱處理工藝，進一步完善光刻全流程配套。

長期以來，SUSS堅持技術創新，與全球頂尖科研機構協同攻關前沿工藝，設備在精度、穩定性、兼容性上不斷優化，解決了微納加工中膜層不均、樣品適配性差、工藝重復度低等諸多行業難題。憑借歐洲精密制造工藝與完善的售后體系，SUSS設備被廣泛應用于冶金、能源、航天、汽車配套半導體等多個行業。

我們是北京漢達森，始于2007年德國漢堡，專注于歐洲工業自動化設備、機電設備、液壓設備、電氣設備及零部件的進口與服務，做歐洲工業備件代采購的，深耕歐洲優質資源，與15000+供貨商及工廠合作，服務覆蓋全國70000+客戶，廣泛應用于冶金、能源、航天、汽車等核心行業。我們致力于將歐洲領先的工業自動化與機電產品帶給中國客戶，為國內企業提供SUSS全系設備采購、技術咨詢、一站式配套解決方案。
